Давайте разберемся: что такое инсталляция для сантехники 17 Апреля 2023
Что общего у подвесных унитаза, биде и раковины? Все они крепятся к специальной металлической раме – инсталляции, которая скрыта в стене. Конструкция позволяет скрыто подключить любую сантехнику к системам водоснабжения и канализации как отдельно, так и в общей интегрированной системе. «Подвешивать» сантехнику с помощью инсталляции можно и в новостройке, и в старых домах.
Как устроена система инсталляции для унитаза
Металлическая рама крепится к полу и стене или только к полу. К верху рамы крепится сливной бачок c арматурой для наполнения бачка, подводится холодная вода. В нижней части рамы есть отводящий патрубок канализации. Ножки рам можно выставить на удобную высоту. После установки раму зашивают гипсокартоном, и его закрывают плиткой или панелями. Затем крепят к раме чашу унитаза и устанавливают сливную кнопку.
Как правило, рама для подвесного унитаза рассчитана на вес в 400 кг, так что человек любого веса может пользоваться сантехникой.

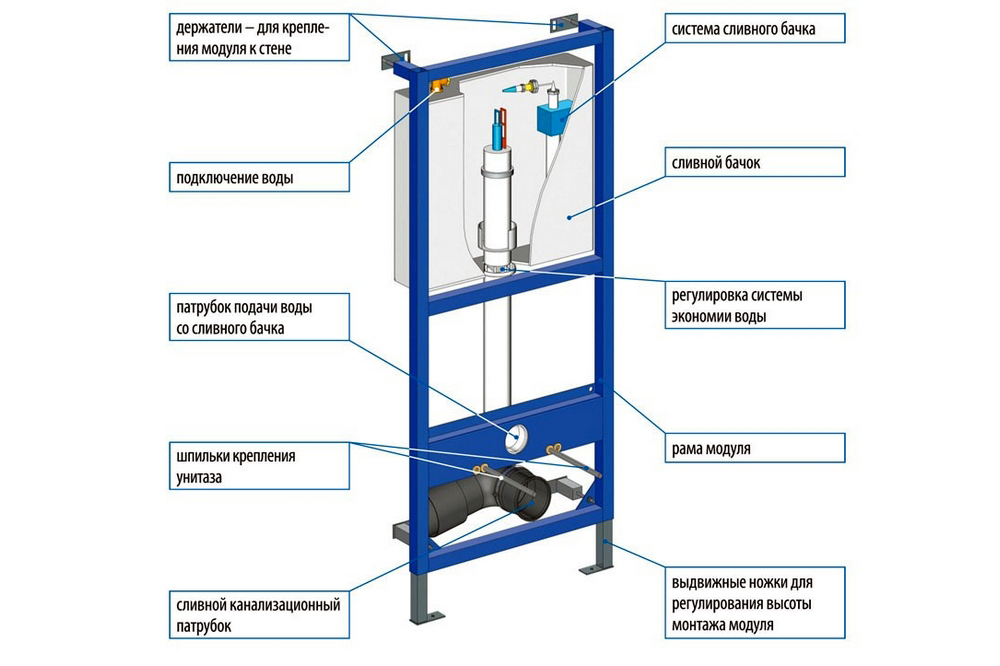

Как устроена инсталляция для унитаза.
Виды и типы инсталляций
По типу инсталляции делятся на 2 типа: блочные (навесные) и рамные.
Блочная инсталляция состоит из плоского бачка, клавиши слива и крепежа. Эту систему ставят в подготовленную нишу, подключают к коммуникациям и системе водоснабжения, после монтажа закрывают декоративной панелью. Унитаз монтируется отдельно в последнюю очередь. Такую конструкцию чаще всего используют с приставным (напольным) унитазом. Блочную инсталляцию можно крепить только к капитальным стенам.
Рамная инсталляция универсальна. На нее можно навесить сантехнику в любом месте, куда можно провести инженерные коммуникации. Это может быть перегородка, угол, стена под окном, мансарда и т.д. Инсталляцию устанавливают на любые стены, в том числе из газоблока, ракушечника, гипсокартона. Можно смонтировать инсталляцию на пустотелой стене, если использовать специальный стальной профиль.
Рамные системы дороже, чем блочные.

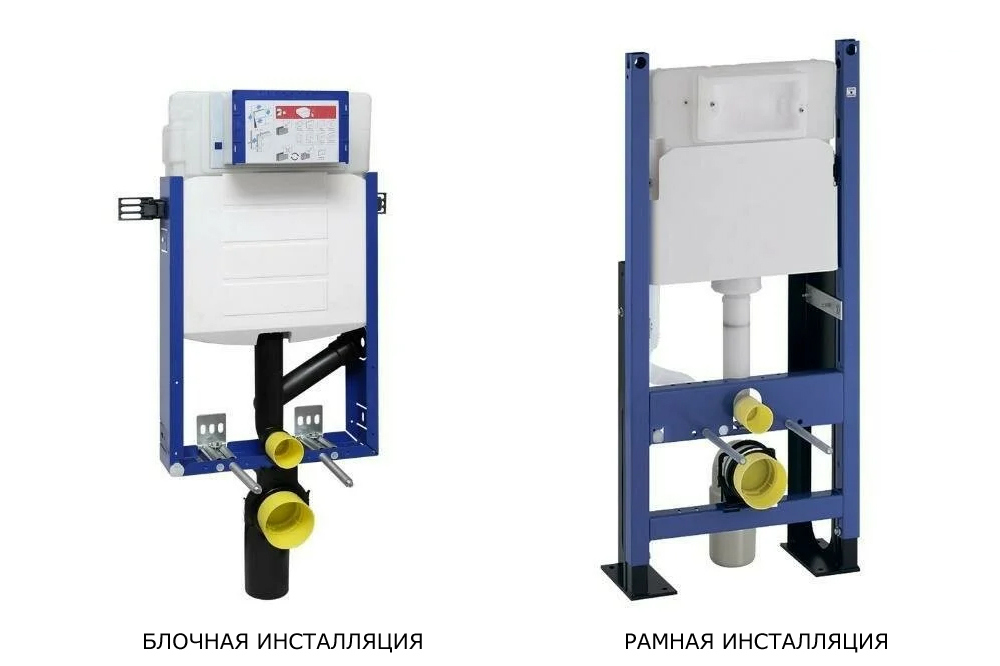

Слева блочная инсталляция, справа рамная.
Есть 3 вида закрепления рамы:
• напольный. Система опирается на усиленные ножки. Используется для непрочных перегородок из гипсокартона или пеноблоков;
• настенный. Рама прикрепляется к стене и опирается на пол;
• комбинированный. Раму закрепляют в 4 точках: 2 по горизонтали и 2 по вертикали.
В панельных домах, построенных в середине-конце прошлого века, бывает сложно установить инсталляцию из-за стояка по центру задней стены санузла. Для таких случаев ведущие производители выпустили специальную линейку рам для панельных домов, где верхняя перекладина сдвигается и можно закрепить раму, обойдя трубы.
Слева – инсталляция для подвесного унитаза с жесткой сварной рамой. Справа – инсталляция для панельных домов, у которой верхнюю перекладину можно сдвинуть на высоту до 19 см для монтажа рамы к стене.
Производители инсталляций делают рамы для решения любой дизайнерской задачи:
• невысокие рамы для монтажа сантехники под окна или в мансарду,
• двусторонние модели для закрепления сантехники с двух сторон,
• угловые рамы с треугольным бачком для совмещенных санузлов.

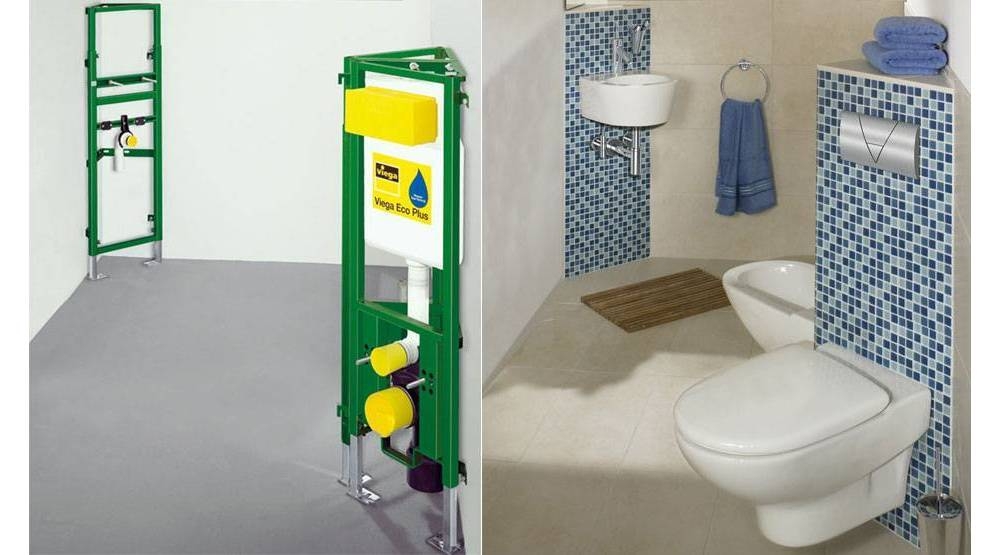

Рамная инсталляция для установки в угол Viega Eco Plus.
Бачок и клавиша смыва
Идеальная инсталляция для унитаза набирает воду тихо, смывает качественно, работает быстро. Все эти качества зависят от сливной и заливной арматуры бачка. Резиновые и силиконовые комплектующие механизма бачка изнашиваются из-за жесткой воды или деформаций пластиковых деталей. Уплотнительные кольца и мембраны, изготовленные из силикона, менее подвержены деформации и имеют увеличенный срок службы. Чтобы инсталляция прослужила долго, не лишним будет установить сетчатый фильтр (грязевик) с сеткой 300 мкм.
Обратите внимание на бачок, который встраивают в раму. Идеально, если бачок сделан цельнолитым без швов из толстого пластика. Если бачок сделан из тонкого пластика или сварным, со швами, со временем он может подтекать.
Стандартные бачки вмещают от 6 до 10 л. По европейским стандартам уровень шума при эксплуатации бачка не должен превышать 17 дб.
Инсталляция Aquatek с прикрепленным подвесным унитазом на стенде. В реальных условиях рама закрыта гипсокартоном и плиткой.

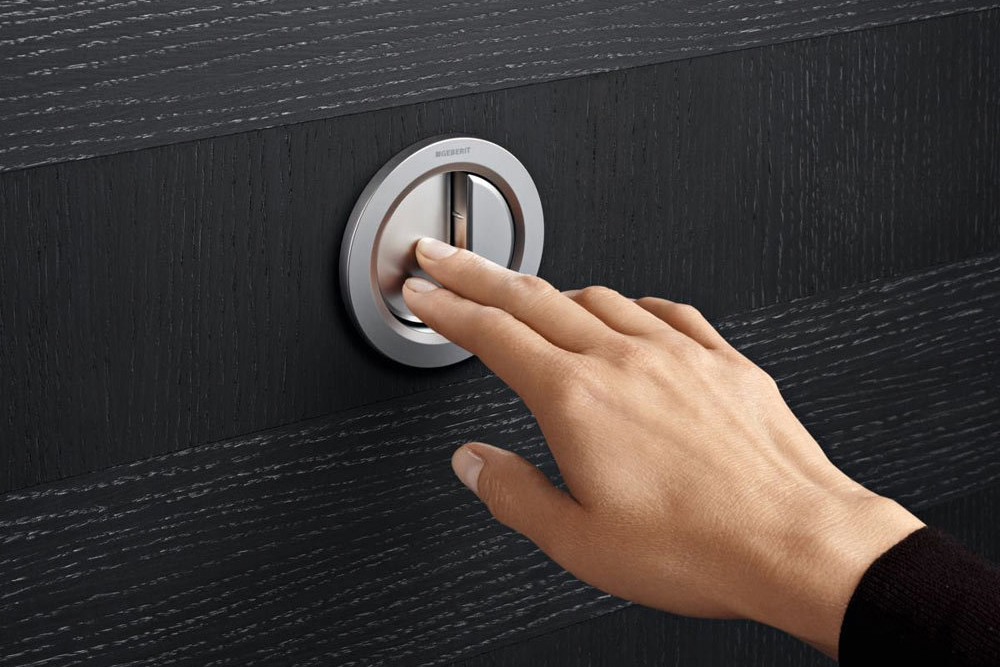

Кнопка смыва - важнейшая часть инсталляции. Из всего множества компонентов после ремонта видимой останется только клавиша смыва. Именно она определяет «внешний вид» и функционал системы.
Существует 3 типа клавиш слива:
• механическая. Самая простая и надежная, где толкатель через систему передач активирует спуск воды;
• пневматическая. Сброс жидкости происходит посредством давления воздуха. Пневматическую клавишу можно расположить на значительном расстоянии от сантехники;
• электронная с инфракрасным датчиком (сенсорная). Автоматика запускается при срабатывании детектора на прикосновение к панели или на движение человека у выхода. Таким кнопкам требуются батарейки или подключение к сети.
При выборе клавиши обращают внимание на режим слива. Наиболее распространены клавиши с двойным режимом: полный слив бака и экономичный, когда сливается половина бака. Иногда их дополняют режимом "смыв-стоп", когда поток воды запускается и останавливается при нажатии на кнопку. Многорежимные кнопки значительно снижают потребление воды.
Объем сливаемой воды можно уменьшить, отрегулировав механизм слива. Для доступа к механизму бачка надо снять кнопку и защитную крышку бачка, поэтому при установке инсталляции важно предусмотреть ревизионный люк для доступа к механизму.
Многорежимные кнопки слива значительно снижают потребление воды.
Как правило, клавиши смыва продаются отдельно. Кнопки смыва и рамы от разных производителей могут не совмещаться между собой. Поэтому лучшее решение - купить раму и клавишу одного производителя. При этом, TECE и Viega позволяют изначально поставить простую кнопку и позже заменить ее на более "навороченную", а Aquatek производит инсталляции, совместимые с кнопками Geberit.
Чем отличаются инсталляция для унитаза от инсталляций для писсуаров, биде и для раковин
Рама для каждого вида сантехники имеет свои особенности. В раму для унитаза встраивают сливной бачок и клавишу смыва. В инсталляциях для биде и умывальника вместо бачка на специальных держателях закрепляют узел подключения для смесителей. В системах для писсуара к верхней части устройства подводят воду для слива, канализацию подключают к нижней части, и есть клавиша для смыва.

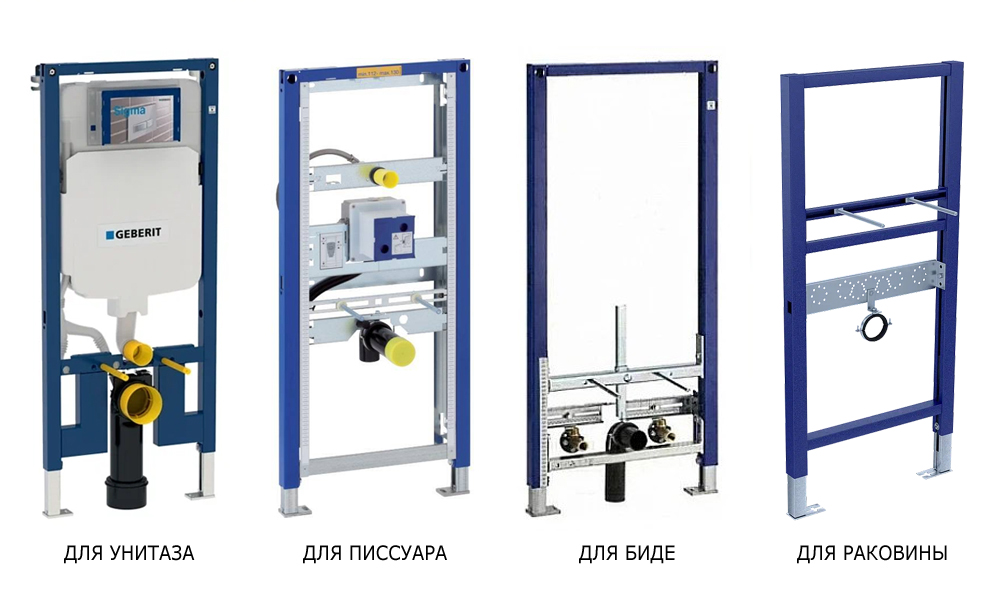

Инсталляции для унитаза, для писсуара, для биде и для раковины
Требования к установке любой инсталляции
Ремонт или обустройство санузла должен начинаться с выбора инсталляции, точнее, с выбора места для ее установки.
В панельных домах есть большой соблазн поставить инсталляцию в шкаф, в котором проложены общедомовые трубы водоснабжения и канализации. Вспоминаем, что сантехнический шкаф относится к общедомовому имуществу, и с точки зрения Жилинспекции и БТИ монтаж инсталляции в сантехкороб будет - вы не поверите! - незаконной перепланировкой. Поэтому многие просто пристраивают инсталляцию к коробу. Подвесной унитаз в любом случае займет меньше места, чем привычный напольный.

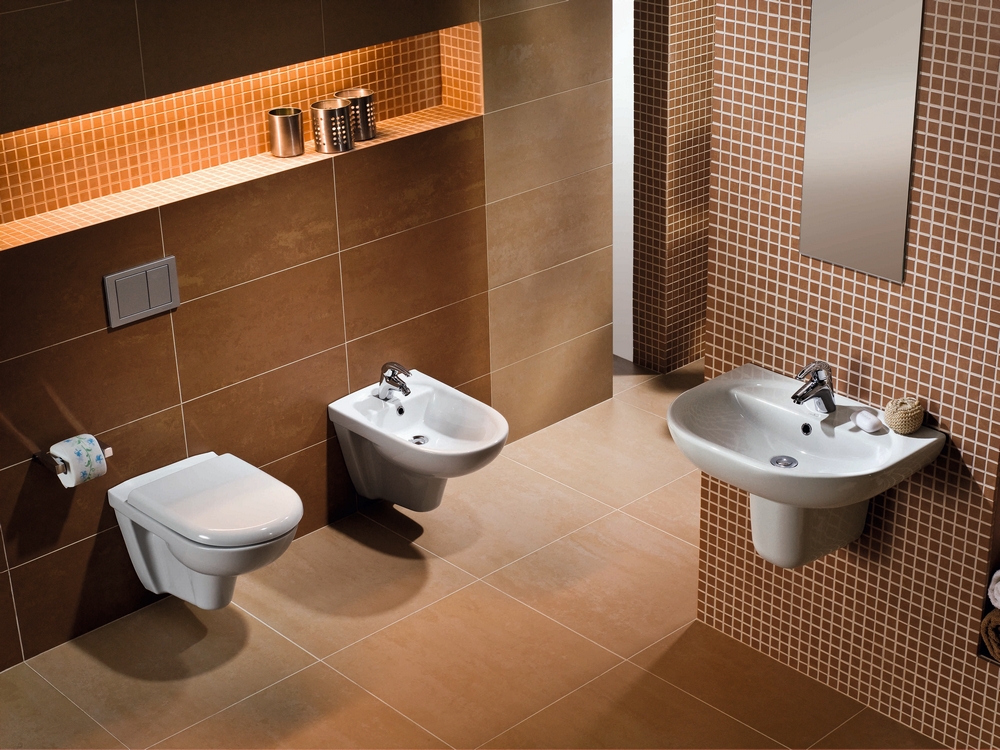

Если позволяет место, можно установить в ряд несколько рам и установить на них унитаз, биде и раковину.
Общие требования к инсталляции:
• верхний край унитаза или биде должен быть на высоте 40-43 см, а раковины – на высоте 80-85 см;
• толщина стены, скрывающей систему инсталляции, не должна быть больше 7 см;
• между крепежными отверстиями унитаза выдерживается стандартное расстояние – 18 или 23 см.
Инсталляции стандартных размеров предназначены для монтажа в помещениях, у которых нет пространственных ограничений. Ширина стандартной рамы 50 см. Для узких ниш производители выпускают инсталляции шириной 35-45 см. Стандартная высота рамы у блочного изделия составляет от 800 до 1000 мм, а у рамного — от 1020 до 1400 мм. Существуют и невысокие инсталляции высотой 63 см (например Viega серии Eco Рlus). Есть также конструкции, у которых можно регулировать высоту подвешенной сантехники с помощью механической кнопки.
Рассмотрим наиболее популярные системы инсталляции по производителям.

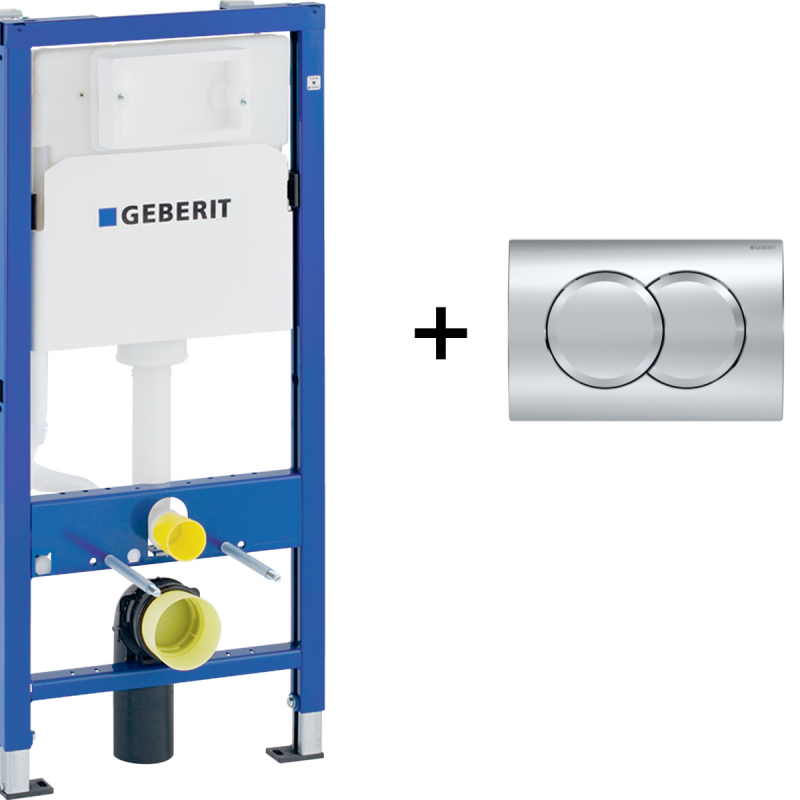

Система инсталляции для подвесного унитаза Geberit Duofix 458.133.21.2
Инсталляция для подвесного унитаза от мирового лидера в мире сантехники, в 60-е годы впервые в мире сделавшего инсталляцию для унитаза, швейцарской компании Geberit. Рама подходит для гипсокартонных стен, для встраивания в пристенки по высоте рамы или по высоте помещения и для встраивания в фальшстены по высоте помещения. Подвод воды сверху бачка, сзади бачка.
Технические характеристики:
• Ширина рамы – 50 см
• Высота рамы – 112 см
• Глубина рамы – 12 см
• Межосевое расстояние – 18 и 23 см
• Объем бачка - 7,5 л
• Режим слива – 3 и 6 л/мин
• Диапазон настройки полного смыва – 3-7,5 л
• Клавиша механическая, 2 кнопки
Достоинства:
• Быстрая и удобная регулировка по высоте
• Изоляция от конденсата
• Можно подключить унитаз-биде Geberit AquaClean
• В комплекте: инсталляция для подвесного унитаза, смывной бачок, клавиша смыва, комплект крепежа, угловой запорный вентиль R 1/2", присоединительный комплект для унитаза, набор для подключения воды, соединительное колено для унитаза, монтажные принадлежности
• Доступное обслуживание через ревизионное окно (за клавишей смыва) без использования инструмента.
• Гарантия: 10 лет

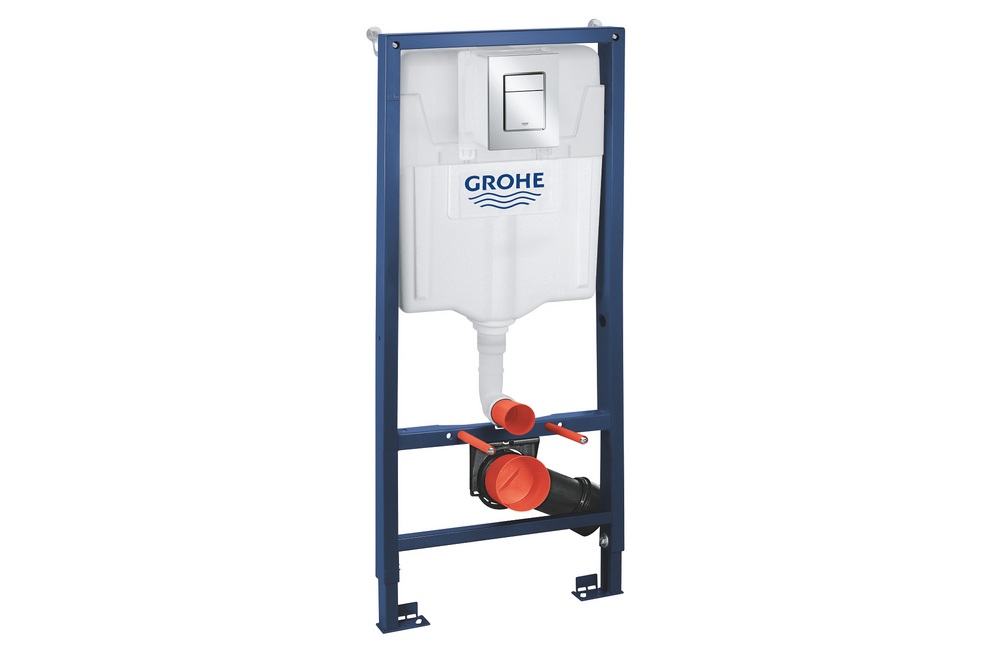

Система инсталляции GROHE Rapid SL 39501000, комплект 3 в 1
Инсталляция для подвесного унитаза от входящего в ТОП-5 мировых производителей сантехники немецкого бренда Grohe. Рама устанавливается как в капитальную стену, так и в пол перед стеной. Подвод воды сверху или сзади.
Технические характеристики:
• Ширина рамы – 50 см
• Высота рамы – 113 см
• Глубина рамы – 30 см
• Межосевое расстояние – 18 и 23 см
• Объем бачка - 9 л
• Режим слива – 3 и 6 л/мин, старт-стоп, непрерывный
• Клавиша пневматическая, 2 кнопки
Достоинства:
• Быстрая регулировка по высоте
• Подходит для подвесных унитазов с опорной поверхностью менее 205 мм
• Есть изоляция от конденсата
• В комплекте: инсталляция Rapid SL для подвесного унитаза (38528001), смывной бачок, панель смыва Skate Cosmopolitan S, хром (37535000), настенный уголок Rapid SL (3855800M) в комплекте с ревизионным коробом для крепления малых панелей смыва (40911000)
• Гарантия: 10 лет

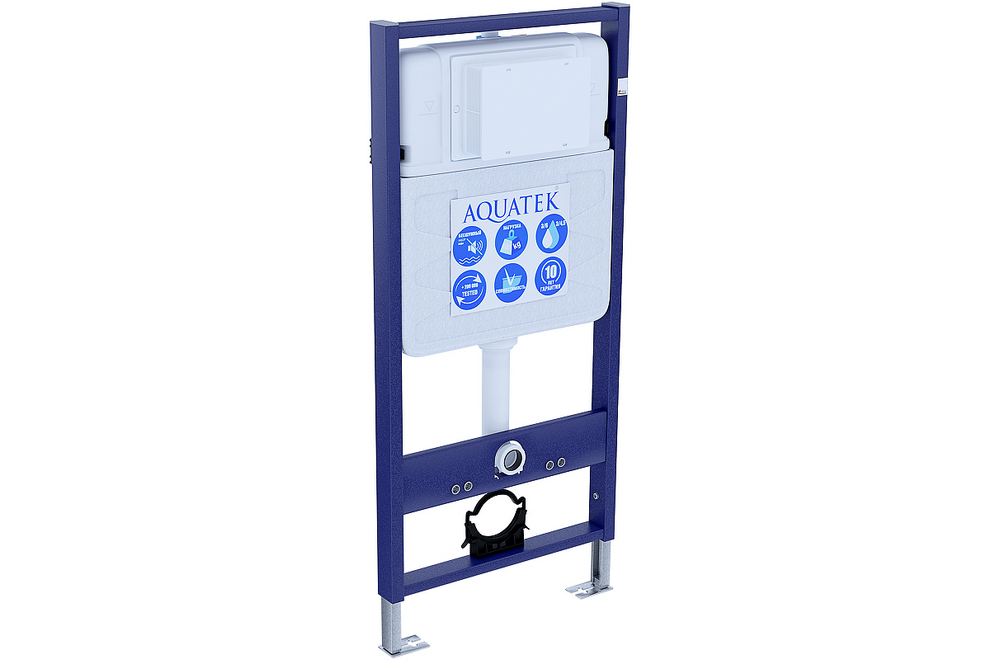

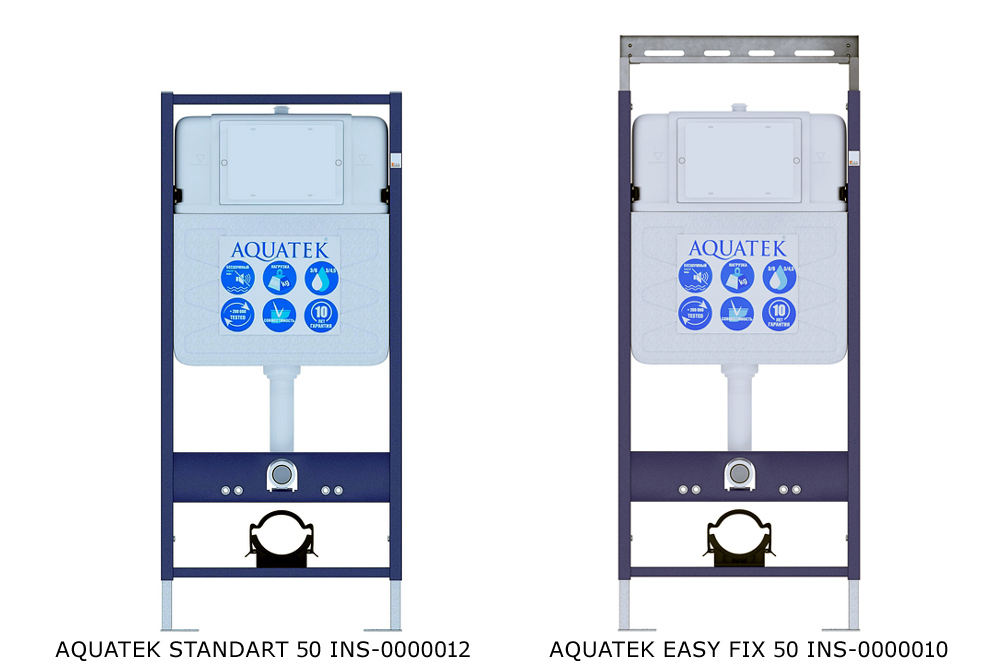

Система инсталляции для подвесного унитаза AQUATEK Standart 50
Инсталляция для подвесного унитаза сделана на заводе AQUATEK в г.Клин. Завод работает с 2001 года и выпускает качественную и надежную продукцию. Ключи к успеху - 100% соблюдение технологии производства, использование комплектующих и материалов ведущих российских и европейских производителей, а также многоуровневая система контроля качества. Рама устанавливается как в капитальную стену, так и в пол перед стеной. Подвод воды сверху.
Технические характеристики:
• Ширина рамы – 50 см
• Высота рамы – 113 см• Глубина рамы – 10 см
• Межосевое расстояние – 18 и 23 см
• Объем бачка - 6 л
• Режим слива – 2 и 4 / 3 и 6 л/мин
• Клавиша механическая, 2 кнопки
Достоинства:
• Быстрая бесступенчатая регулировка по высоте
• Оцинкованные опорные стойки
• Цельновыдувной бесшовный смывной бачок с защитой от протечек
• Уплотнительный кольца и мембраны выполнены из силикона
• Изоляция от конденсата
• Бесшумное наполнение смывного бачка
• В комплекте: система инсталляции, сливной бачок скрытого монтажа, звукоизоляционная прокладка, монтажный комплект для установки унитаза
• Совместима со всеми видами подвесных унитазов
• Кроме клавиш Aquatek, система также совместима со смывными клавишами Geberit серии Sigma для механической системы смыва
• Гарантия: 10 лет

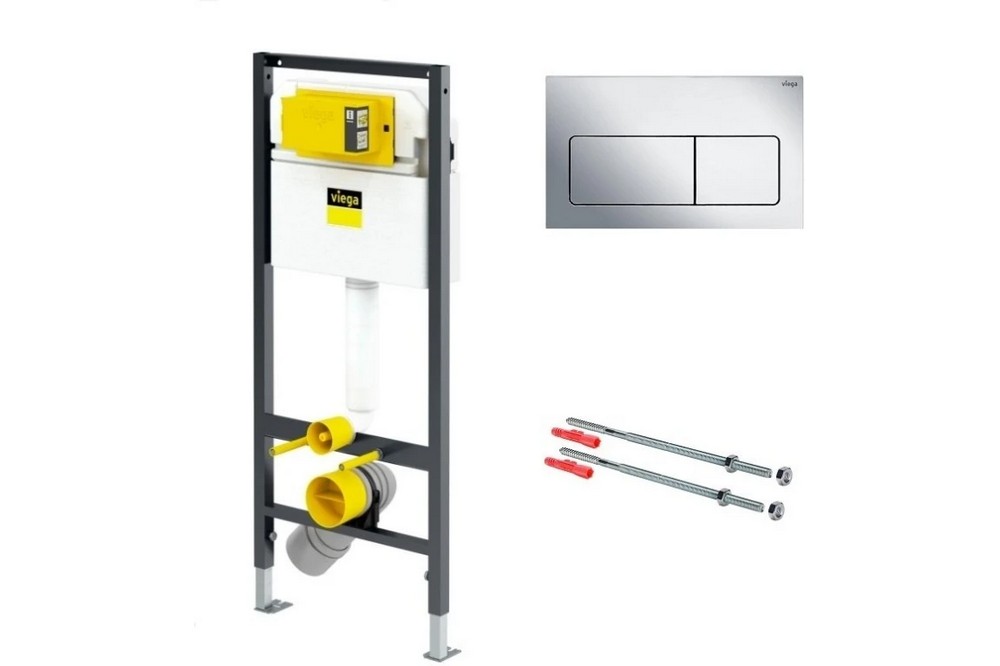

Инсталляция для унитаза Viega Prevista Dry 792824
Инсталляция Viega Prevista Dry 792824 для напольных унитазов. Можно адаптировать для использования пожилыми людьми и людьми с ограниченными возможностями, поставив дополнительные элементы. Рама устанавливается как в капитальную, так и в некапитальную стену на опорные профили. Подвод воды сзади.
Технические характеристики:
• Ширина рамы – 49 см
• Высота рамы – 104-124 см
• Глубина рамы – 12 см
• Межосевое расстояние - 18 и 23 см
• Объем бачка - 6 л
• Толщина бачка - 12 cм
• Режим слива – 3 и 6 / 2 и 4 л/мин
• Диапазон настройки полного смыва – 3,5-7,5 л
• Клавиша механическая, 2 кнопки
Достоинства:
• Легкая установка
• Можно поставить антивандальную сенсорную кнопку
• В комплекте: рама, бачок, кнопка смыва, комплект крепежа, присоединительный комплект для унитаза, набор для подключения воды, соединительное колено для унитаза, эксцентриковый переходник DN90/100
• Гарантия: 10 лет
Минусы:
• Только для напольных унитазов

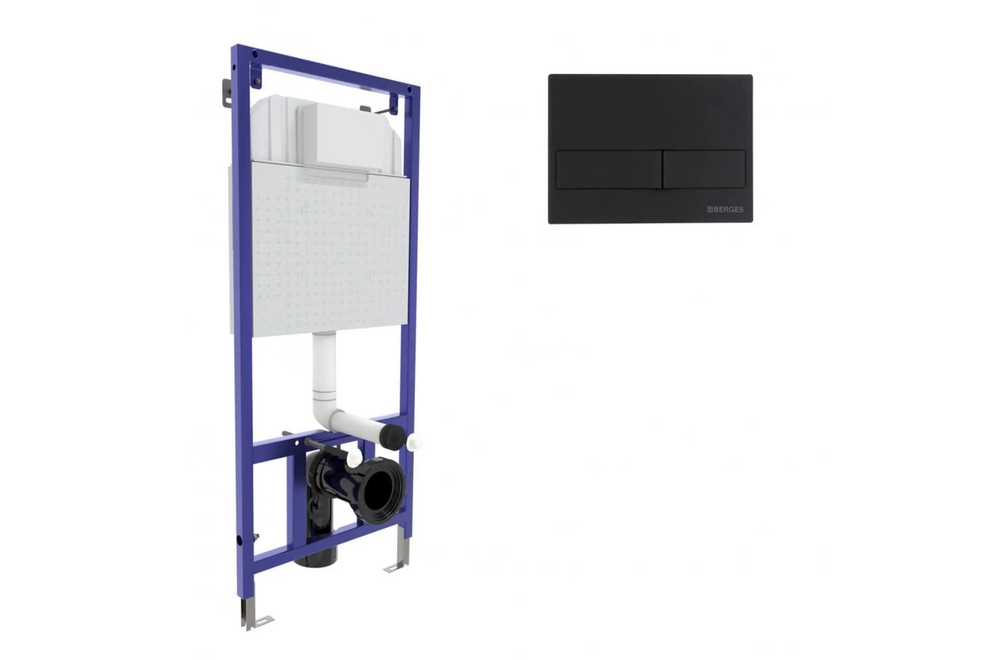

Инсталляция BERGES Novum 525 для монтажа подвесного унитаза, кнопка L5 soft touch черная
Система инсталляции немецкого бренда Berges для установки в малогабаритных помещениях. Инсталляции для скрытого монтажа изготавливаются на фабрике в Турции. Сталь защищена от ржавчины антикоррозийной эмалью. Подвод воды сверху.
Технические характеристики:
• Ширина рамы – 52 см
• Высота рамы – 104-124 см
• Глубина рамы – 10 см
• Межосевое расстояние - 18 и 23 см
• Объем бачка - 8,5 л
• Толщина бачка - 8 cм
• Режим слива – 4,5 и 8,5 л/мин
• Уровень шума – 13-18 Дб
• Клавиша механическая, 2 кнопки
Достоинства:
• Подходит для установки в малогабаритных помещениях
• Тактильно приятный материал кнопки
• В комплекте: рама в сборе со смывным бачком и сливным патрубком, кнопка смыва, комплект крепежа
• Гарантия: 10 лет

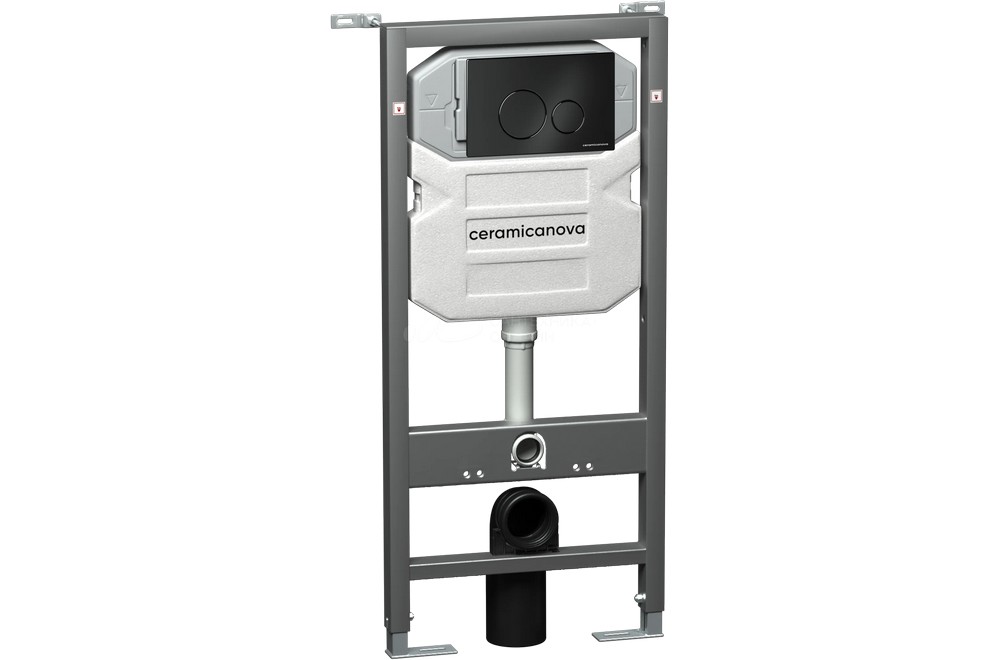

Система инсталляции для унитазов Ceramica Nova Envision с кнопкой смыва Round
Инсталляция для подвесных унитазов итальянского производителя Ceramica Nova крепится в пол и в капитальную стену. Подвод воды - сверху или сзади бачка.
Технические характеристики:
• Ширина рамы – 50 см
• Высота рамы – 124 см
• Глубина рамы – 16 см
• Межосевое расстояние - 18 и 23 см
• Объем бачка - 6 л
• Толщина бачка - 12 см
• Режим слива – 2 и 4,5 / 3 и 6 л
• Клавиша механическая, 2 кнопки
Достоинства:
• В комплекте: рама, смывной бачок, кнопка смыва, комплект крепежа
• Гарантия: 10 лет на инсталляцию и 2 года на кнопку смыва

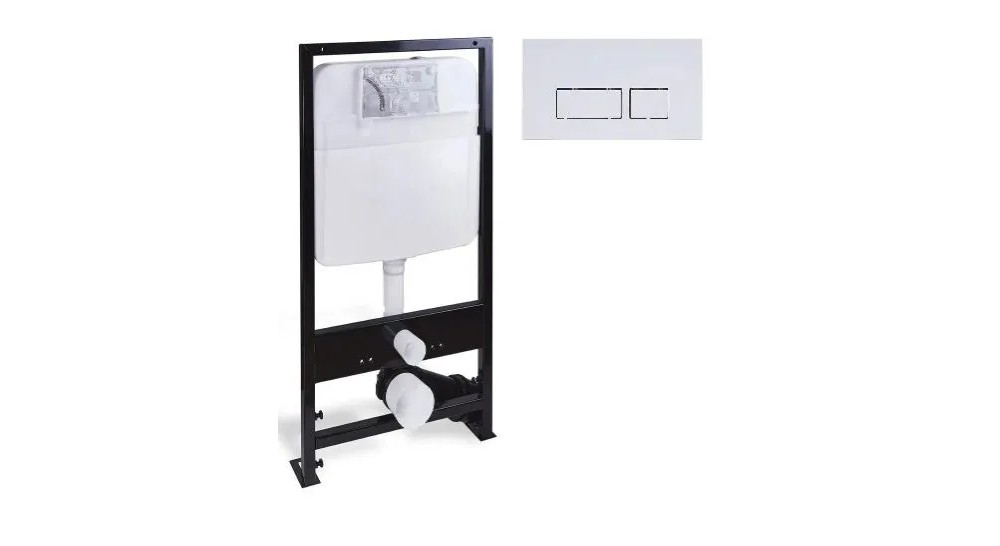

Инсталляции LOGAN для подвесных унитазов H1067-1170 с белой клавишей
Инсталляция для подвесных унитазов турецкого производителя LOGAN крепится в пол и в капитальную стену. Подвод воды сбоку.
Технические характеристики:
• Ширина рамы – 55 см
• Высота рамы – 117 см
• Межосевое расстояние - 18 и 23 см
• Объем бачка - 6 л
• Толщина бачка - 12 см
• Режим слива – 3 и 6 л
• Клавиша механическая, 2 кнопки
Достоинства:
• Цельно литьевой бачок с кожухом для защиты от конденсата и шумоизоляцией
• Нагрузка 500 кг
• Комплект патрубков
• В комплекте: рама, смывной бачок, кнопка смыва, комплект крепежа, комплект патрубков с резиновыми манжетами для подсоединения унитаза и защитных заглушек
• Гарантия 5 лет

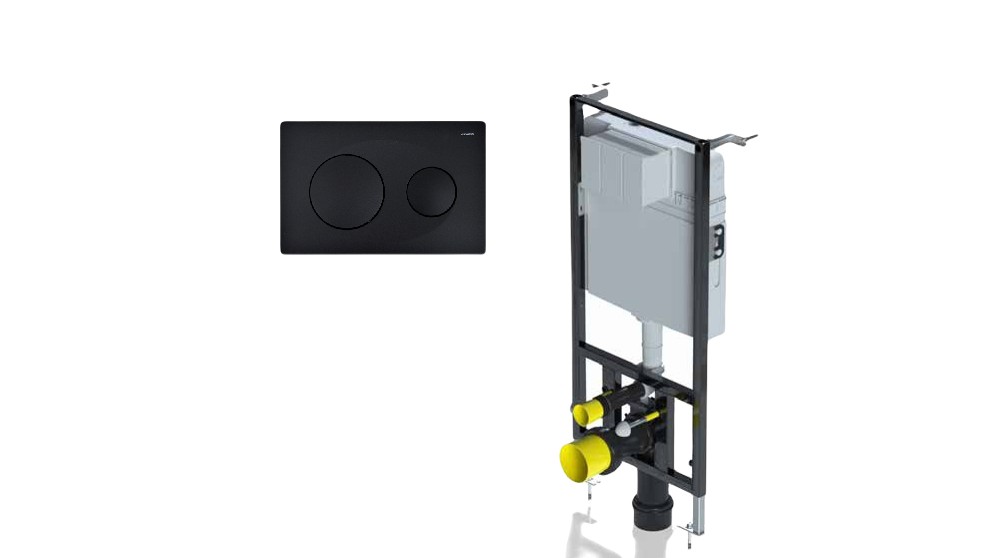

Инсталляция Azario с кнопкой Savio AZ-8200-0013 черная матовая
Инсталляция для подвесных унитазов производителя Azario крепится в пол и в капитальную стену. Подвод воды - сверху бачка или сзади бачка.
Технические характеристики:
• Ширина рамы – 50 см
• Высота рамы – 105 см
• Межосевое расстояние - 18 и 23 см
• Объем бачка - 6 л
• Толщина бачка - 12 см
• Режим слива – 2 и 4.5 / 3 и 6 л
• Клавиша механическая, 2 кнопки
Достоинства:
• Бачок с функцией защиты от конденсата и звукоизоляцией
• Отвод сточных вод может быть вертикальным, вниз или наклонным
• В комплекте: рама, смывной бачок, кнопка смыва, комплект крепежа
• Совместимость со всеми видами подвесных унитазов
